Especificações Técnicas

Marca:

Asus

Modelo:

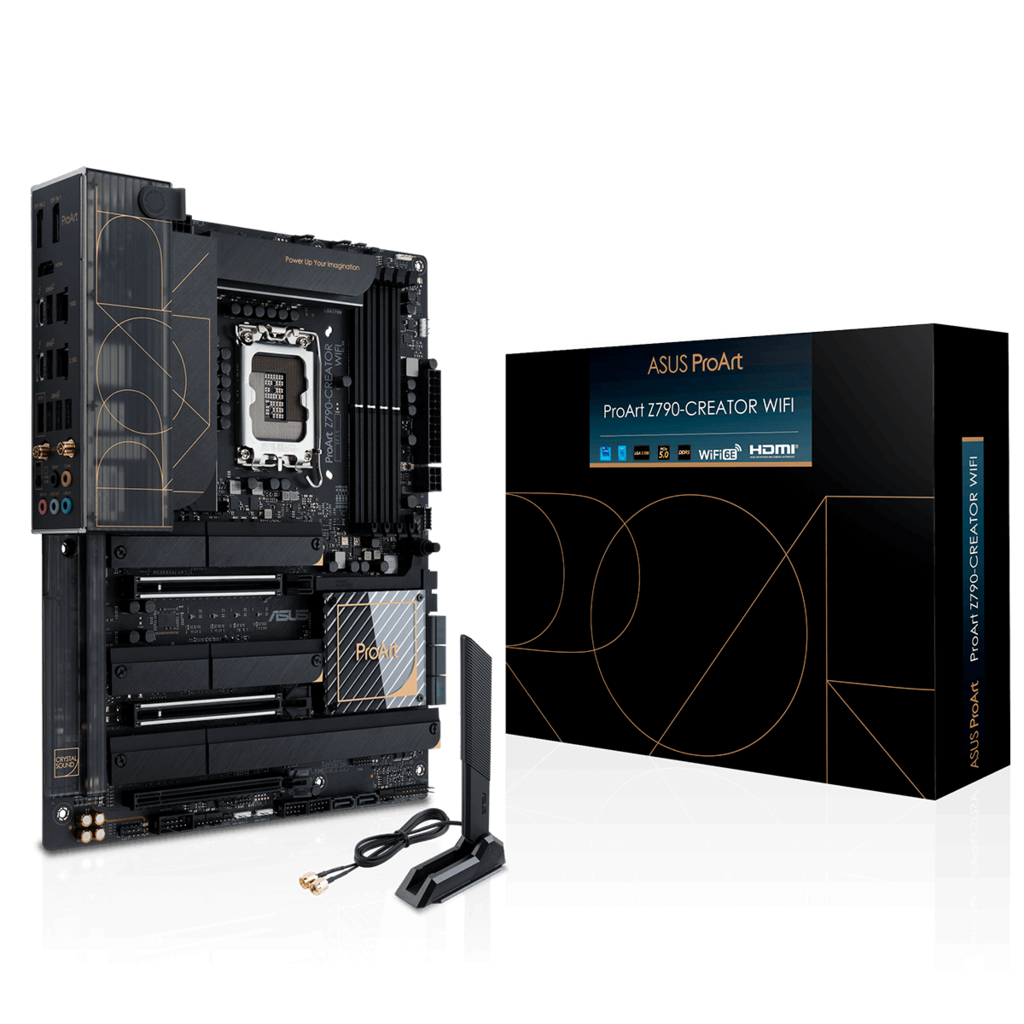

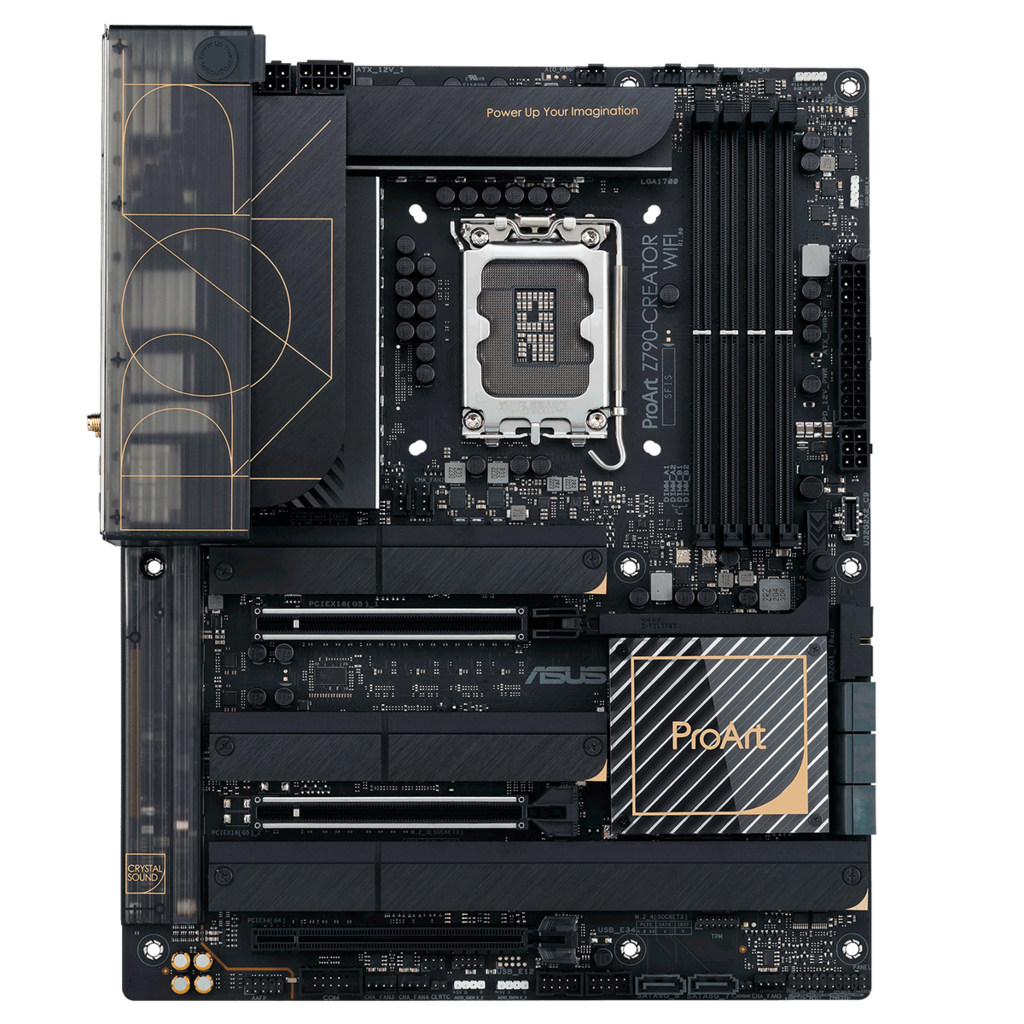

ProArt Z790-CREATOR WIFI

CPU:

Intel  Socket LGA1700 para processadores Intel  Core de 13ª geração e processadores Intel ® Core  , Pentium  Gold e Celeron de 12ª geração  * Suporta tecnologia Intel  Turbo Boost 2.0 e tecnologia Intel  Turbo Boost Max 3.0**  ** O suporte da tecnologia Intel ® Turbo Boost Max 3.0 depende dos tipos de CPU.

Chipset:

Chipset Intel  Z790

Memória:

4 x DIMM, máx. 128GB, DDR5

7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000 / 4800MHz Non-ECC, Un-buffered Memory*

Dual Channel Memory Architecture Support

Intel Extreme Memory Profile (XMP)

OptiMem II

Gráficos:

1 porta HDMI®**

2 portas Intel® Thunderbolt™ 4 (USB

Type-C) suportam saídas de vídeo DisplayPort*** e Thunderbolt™****

* As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações.

** Suporta 4K@60Hz conforme especificado em HDMI 2.1.

*** Suporte 8K@60Hz conforme especificado em DisplayPort 1.4.

**** A saída em TBT4_E1 e TBT4_E2, as portas USB Type-C® logo abaixo das portas RJ45, cada uma requer um cabo adaptador USB-C para DisplayPort. Para conexão de exibição e configuração de saída de vídeo em relação às portas DP IN e Intel Thunderbolt 4, consulte o manual do usuário para obter mais detalhes. O suporte à resolução VGA depende da resolução dos processadores ou placas gráficas.

Slots de expansão:

Processadores Intel  13ª e 12ª geração *

2 x slots PCIe 5.0 x16 (suporta modos x16 ou x8/x8) Chipset

Intel  Z790 **

1 x slot PCIe 4.0 x16 (suporta modo x4)

* Verifique a tabela de bifurcação PCIe no suporte site (https://www.asus.com/support/FAQ/1037507/).

- Para garantir a compatibilidade do dispositivo instalado, consulte https://www.asus.com/support/ para obter a lista de periféricos suportados.

Armazenamento:

Total suporta 4 slots M.2 e 8 portas SATA 6 Gb/s *

Processadores Intel  13ª e 12ª geração

Slot M.2_1 (Chave M), tipo 2242/2260/2280/22110 (suporta o modo PCIe 4.0 x4)

Intel ® Chipset

Z790 Slot M.2_2 (Chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)

Slot M.2_3 (Chave M), tipo 2242/2260/2280/22110 (suporta modo PCIe 4.0 x4)

M. 2_4 slots (chave M), tipo 2242/2260/2280 (suporta modos PCIe 4.0 x4 e SATA)**

8 x portas SATA 6Gb/s**

* Tecnologia de armazenamento Intel® Rapid suporta NVMe RAID 0/1/5, SATA RAID 01/05/10.

** Slot M.2_4 compartilha largura de banda com SATA6G_5~8. SATA6G5~8 será suspenso assim que um dispositivo SATA ou NVMe for detectado em M.2_4.

Ethernet:

1 x Marvell  AQtion 10 Gb Ethernet

1 x Intel ® 2.5 Gb Ethernet

ASUS LANGuard

Sem fio e Bluetooth:

Wi-Fi 6E

2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)

Compatível com banda de frequência de 2,4/5/6 GHz*

Bluetooth® v5.3**

* A regulamentação de WiFi 6E 6GHz pode variar entre os países.

** A versão do Bluetooth pode variar, consulte o site do fabricante do módulo Wi-Fi para obter as especificações mais recentes.

USB:

USB traseiro (total de 8 portas)

2 portas Thunderbolt ™ 4 (2 x USB Type-C ® ) com suporte para carregamento de até 5 V/3 A, 15 W

6 portas USB 3.2 Gen 2 (6 portas Tipo- A)

USB frontal (total de 7 portas)

1 x conector(es) USB 3.2 Gen 2x2 (suporta(m) USB Type-C ® com 60 W PD 3.0 / QC 4+)

1 x suporte(s) de cabeçalho USB 3.2 Gen 1( s) 2 portas USB 3.2 Gen 1 adicionais

2 x suporte(s) de cabeçalho(s) USB 2.0 4 portas USB 2.0 adicionais

Áudio:

Realtek S1220A 7.1 Surround Sound CODEC de áudio de alta definição*

- Detecção de impedância para as saídas de fone de ouvido frontal e traseira

- Amplificador de áudio interno para aprimorar a qualidade de som mais alta para fones de ouvido e alto-falantes

- Suporta: Detecção de conector, Multi-streaming, Nova tarefa de conector do painel frontal

- Saída de reprodução estéreo SNR de 120 dB de alta qualidade e entrada de gravação SNR de 113 dB (Line-in)

- Suporta reprodução de até 32 bits/192 kHz*

Recursos

de áudio - Capacitores de áudio premium

- Camadas PCB de áudio dedicadas

- Capa de áudio

- De-pop exclusivo circuito

* Devido a limitações na largura de banda HDA, 32-Bit/192 kHz não é suportado para áudio 7.1 Surround Sound.

** Um chassi com um módulo de áudio HD no painel frontal é necessário para suportar a saída de áudio 7.1 Surround Sound.

Portas de E/S do Painel Traseiro:

2 portas Thunderbolt 4 USB Type-C  6 portas USB 3.2 Gen 2 (

6 portas Tipo A)

2 portas DisplayPort (somente entrada) 1 porta

HDMI

1 módulo ASUS Wi-Fi

1 porta Ethernet Marvell  AQtion 10 Gb

1 porta Ethernet Intel ® 2,5 Gb 5 conectores de

áudio 1  botão

BIOS FlashBack

Conectores internos de E/S:

Relacionado ao ventilador e resfriamento

1 x Conector(es) de ventilador de CPU de 4 pinos 1 x Conector(es)

de ventilador OPT de CPU de 4 pinos 1 x Conector(es)

de bomba AIO de 4 pinos

5 x Conector(es) de ventilador de chassi de 4 pinos

Alimentação relacionados

1 conector de alimentação principal de 24 pinos

1 conector de alimentação de 8 pinos +12V 1 conector de alimentação

de 4 pinos +12V

1 conector de alimentação de 6 pinos +12V

Relacionado ao armazenamento

4 slots M.2 (Chave M)

8 x Portas SATA 6Gb/s

USB

1 x USB 3.2 Gen 2x2 (suporta(m) USB Type-C)

1 x cabeçalho(s) USB 3.2 Gen 1 suporte(s) adicionais 2 portas USB 3.2 Gen 1

2 x cabeçalho USB 2.0( s) suporte(s) 4 portas USB 2.0 adicionais

Diversos

3 x header(s) endereçável(eis) Gen 2

1 x cabeçalho(s) AURA RGB

1 x cabeçalho Clear CMOS

1 x cabeçalho de porta COM

1 x jumper de sobretensão da CPU

1 x cabeçalho de áudio do painel frontal (AAFP)

1 x slot M.2 (tecla E)

1 x cabeçalho SPI TPM (14 -1 pino)

1 x cabeçalho do painel do sistema de 20-3 pinos com função de intrusão do chassi

1 x cabeçalho do sensor térmico

Fator de forma:

Fator de forma ATX

12 polegadas x 9,6 polegadas (30,5 cm x 24,4 cm)
